ICARO NF привод для откатных ворот Товар снят с производства

Комплект привода BFT ICARO NF для откатных ворот

Инструкция по монтажу и настройке привода откатных ворот ICARO NF

Электромеханический привод Icaro-NF — мощное оборудование для автоматизации тяжелых откатных створок, чаще используется на промышленных объектах — заводах, производственных предприятиях, промышленных базах, военных складах и пр. Максимальный вес ворот, который способна сдвигать автоматика - 2000 кг. Редуктор модели помещен в специальный моноблок.

Автоматика BFT ICARO-NF оснащена встроенным блоком управления LEO-D-MA. Производителем уже задан стандартный режим работы и настроены основные функции, которые можно изменить и настроить оптимально для конкретного объекта с учетом всех особенностей. Изменять настройки можно при помощи встроенного жидкокристаллического дисплея или с использованием универсального программатора. Блок управления позволяет регулировать время паузы перед автоматическим закрыванием ворот, замедление скорости движения створки перед остановкой, использовать электронную регулировку усилия тяги для предотвращения зажима кого-либо створкой, использовать электродинамический тормаз и другие функции.

Модель оснащена электромеханическими концевыми выключателями для задания точек конечных положений створки при открывании и закрывании. Для избежания ситуации выезда полотна за установленные пределы необходимо ставить механические стопоры.

Электромеханический откатной привод Icaro имеет встроенный радиоприемник Clonix с частотой 433,92МГц, поддерживающий ролинг-код. Есть возможность внести в память приемника до 63 пультов, программирование пультов производится при помощи непосредственно приемника, на расстоянии, от него, методом клонирования.

Долговечность службы оборудования достигается благодаря надежному червячному редуктору, специальной смазке. Разблокировка производится механически, при помощи специальных ключей и ручке на корпусе.

Для монтажа привода обязательно необходима зубчатая рейка, приваренная к направляющей балке створки по всей длине полотна, плюс примерно 1 метр (учитываем расстояние до механических упоров). Для данной модели с зубчатой звездочкой Z18 необходима рейка М4.

Особенности привода:

• Редуктор в масляной ванне
• Автоматическое закрывание ворот;
• Регулеровка усилия в фазе закрывания;
• Регулеровка усилия в фазе открывания;
• Регулеровка усилия в фазе замедления;
• Регулеровка скорости замедления;
• Логика управления 4-х шаговая / 3-х шаговая;
• Отключение фотоэлементов в фазе открывания;
• Автоматическое тестирование фотоэлементов;
• Предупреждающий сигнал перед открытием ворот;
• Возможность 2-х кнопочного управления "Открыть"-"Закрыть";
• Программирование пультов дистанционно, по радиоканалу;

Состав комплекта:

• Привод электромеханический ICARO-NF с блоком управления LEO-D-MA
• Встроенный 2-х канальный радиоприемник Clonix.

Технические характеристики:

• Блок управления - LEO D MA (встроеный)
• Максимальный вес створки (кг.) - 2000 кг.
• Класс защиты - IP54
• Электропитание - 230 В
• Электропитание двигателя (В) - 230 В
• Защита от зажатия (препятствия) - механическая
• Скорость движения ворот - 9 м/мин
• Тип концевого выключателя - микровыключатель
• Разъем под платы расширения
• Интенсивность использования (%) - Интенсивного
• Термозащита - встроенная
• Диапазон рабочих температур (° C) - от -20 до +60 ° C
• Вес привода (кг.) - 25 кг.

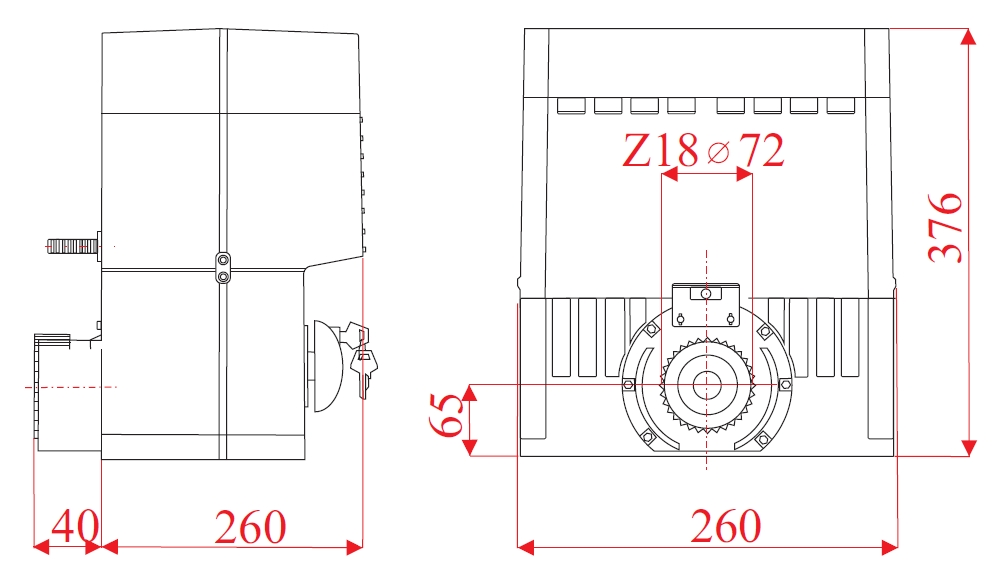

Габаритные размеры:
