PHOBOS AC KIT A50 комплект автоматики для тяжелых распашных ворот

Комплект автоматики BFT PHOBOS AC KIT A50 для тяжелых распашных ворот

Инструкция по монтажу и настройке привода BFT PHOBOS AC А50

Комплект приводов 230В, по два привода на одну створку до 1000 кг, до 4 м. Разблокировка ключами (2 шт в комплекте), резиновая заглушка на разблокировку. Открытие наружу и вовнутрь от 101° до 129°. Требуются механические упоры на открывание /закрывание.

• Магнитный стержень: эксклюзивная особенность приводов Bft, обеспечивающая комфортный монтаж путем крепления привода в заднем кронштейне без использования инструментов.

Основные преимущества:

• Возможность использования для особых условий монтажа кронштейнов SFR B MURO (с креплением, удлиненный) и SFR LB (с креплением);
• Повышенная теплоотдача металлических частей (защита от перегрева);
• Высокопрочный герметичный корпус (пыле-влагозащита IP44);
• Вес створки ворот до 1000 кг (возможность установки на створку шириной до 4 метров).

Состав комплекта:

• PHOBOS AC A50 (P935097 00002) привод — 4 шт.
• RIGEL 6 блок управления (D113833 00002) — 1 шт.

Технические характеристики:

• Блок управления — RIGEL 6
• Питание, В — 230
• Мощность, Вт — 210
• Максимальная ширина двери/створки ворот, м — 5
• Максимальный вес двери/створки ворот, кг — 500
• Рабочий ход стержня, мм — 460
• Время выполнения цикла, с — 18
• Тип концевого выключателя — Магнитный
• Замедление — Да
• Блокировка — Механический
• Разблокирование — Индивидуальный ключ
• Реакция на удар — Электронное сцепление
• Частота использования — Полуинтенсивное
• Температурный режим, °С — от -20 до +55
• Класс защиты, IP — X4
• Размер, мм — 960х110х120 (одного привода)
• Вес привода, кг - 7,7 (одного привода)

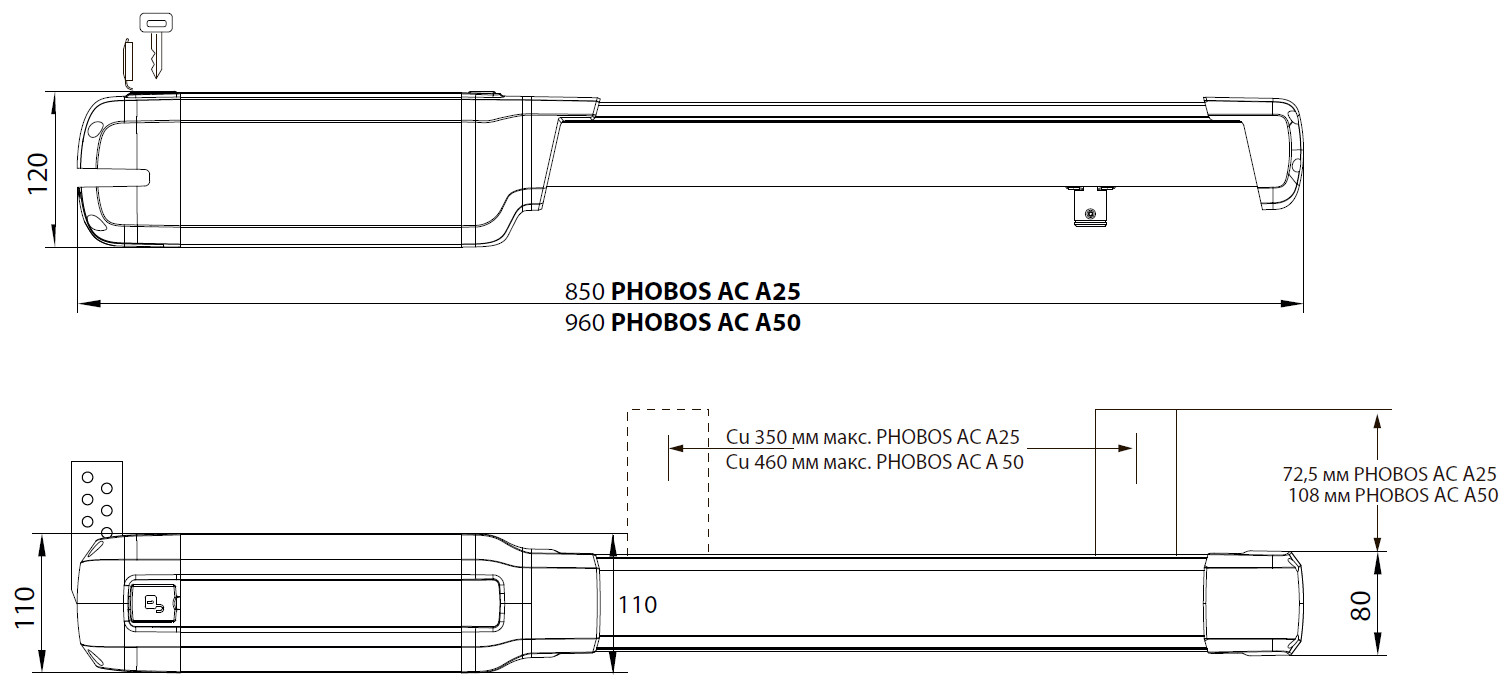

Габаритные размеры:
