STYLO привод для распашных ворот

Комплект автоматики CAME STYLO для распашных ворот

Инструкция по монтажу и настройке привода CAME STYLO

Декларация о соответствии

Stylo - новый легкий рычажный привод для калиток и небольших распашных створок. Ширина створки не должна превышать 1,8 метра, а вес - не более 150 кг. Привод имеет компактные размеры и возможность оснащения скользящим рычагом позволят вам установить его даже при ограниченном пространстве в месте крепления створок, вплотную к стене или забору. Монтируется на столбы шириной от 8 см.

Оснащен магнитным энкодером, позволяющим управлять движением створки ворот. Подходит для интенсивного использования. Время открывания можно регулировать. Разблокировать привод при необходимости возможно при помощи специального ключа. Поставляется с шарнирным или прямым скользящим рычагом.

Рычаг привода может регулироваться по длине, при этом следует учитывать рекомендации производителя по пределам использования.

В состав комплекта входит:

• 001STYLO-ME привод 24В линейный самоблокирующийся  - 2 шт.
• Датчик контроля движения и обнаружения препятствий (инкодер) - 2 шт.
• 001STYLO-BS рычаг передачи шарнирный - 2 шт.
• 002ZL92 блок управления с расширенным набором функций - 1 шт.

При максимальной длине рычага двигателя :

• максимальная ширина створки: 1,80 м
• максимальный вес створки: 150 кг

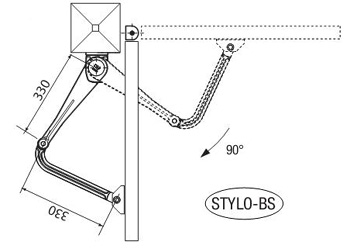

Максимальный угол открывания створки с рычагом передачи STYLO-BS (шарнирный) составит 120 градусов:

с рычагом STYLO-BD (прямой скользящий) 135 градусов:

Технические характеристики автоматики Came Stylo:

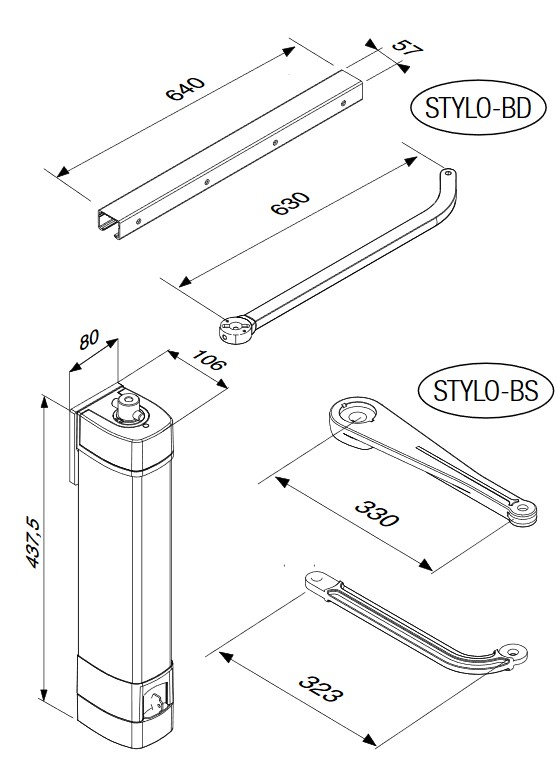

Габаритные размеры привода Came Stylo:
